Informations sur ce croquis

Ce plan a été réalisée par Michel Folscheid (1852- 1918) en 1870 en vue de l'agrandissement de la faïencerie [ + ] . Il n'a que 18 ans. Il est le fils d'Elisabeth Mouzin, elle-même cousine d'Auguste Mouzin et actionnaire de la faïencerie de Tergnier.
Il a été responsable de production dans de nombreuses faïenceries, dont Saint-Amand-les-Eaux, Forges-les-Eaux, Onnaing, Wandignies-Hamage, Carthagène.

En hachuré sont les bâtiments qui font l'objet d'une étude en vue de leur construction.

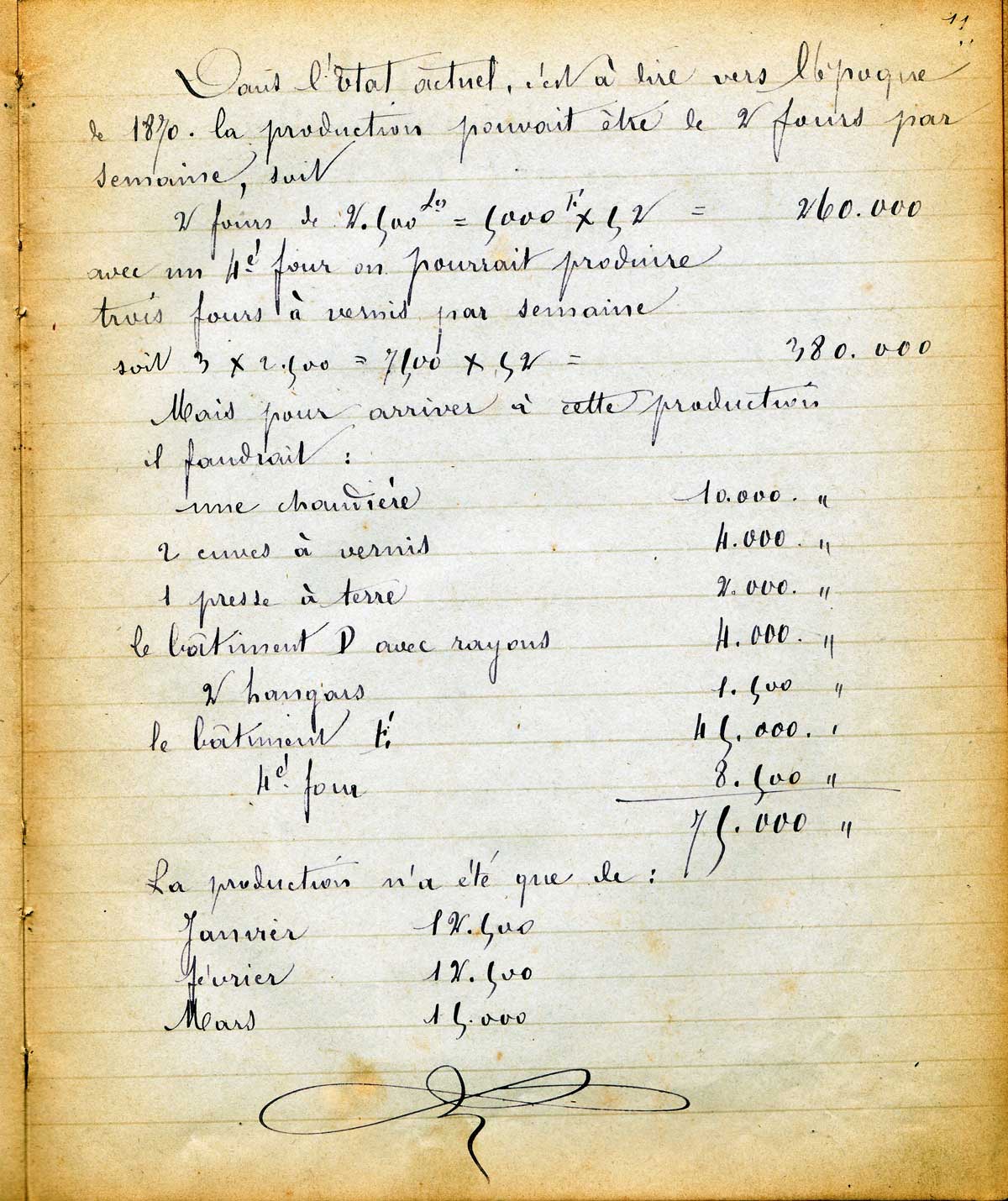

La capacité de production début 1870 est +/- 13.000 francs/mois et sa capacité maximale est de 20.000 francs. Si les bâtiments hachurés sont construits avec un 4e four, sa capacité maximale atteindrait +/- 30.000 francs. (Voir plus [ ici ] ).

L'avenir nous dira que la plupart des bâtiments ont été construits voir même d'autres, mais jamais le 4e four.

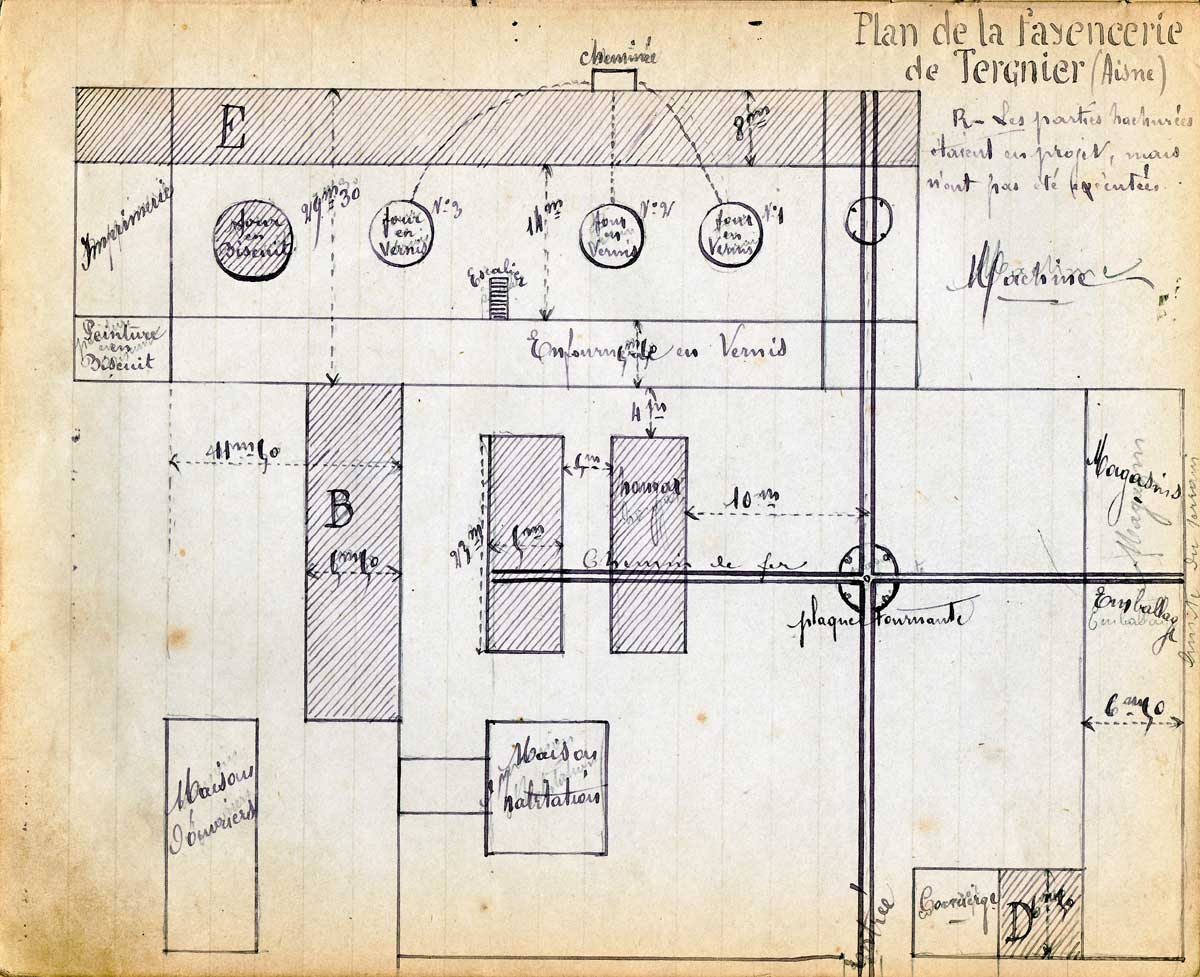

Croquis de la faïencerie de Tergnier Plan de la Faïencerie
de Tergnier (Aisne). R - Les parties hachurées
étaient en projet, mais
n'ont pas été exécutées. Machine ~.

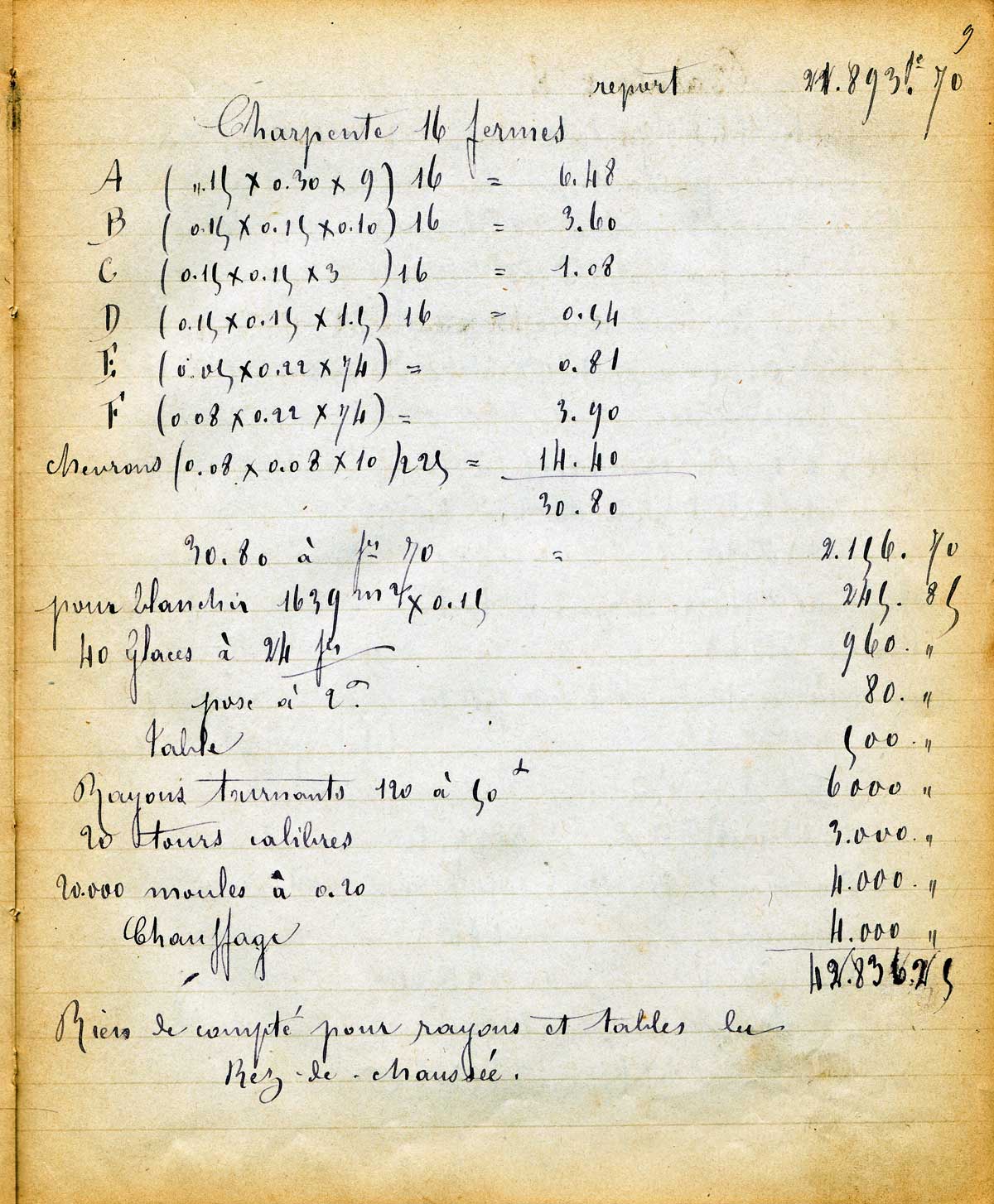

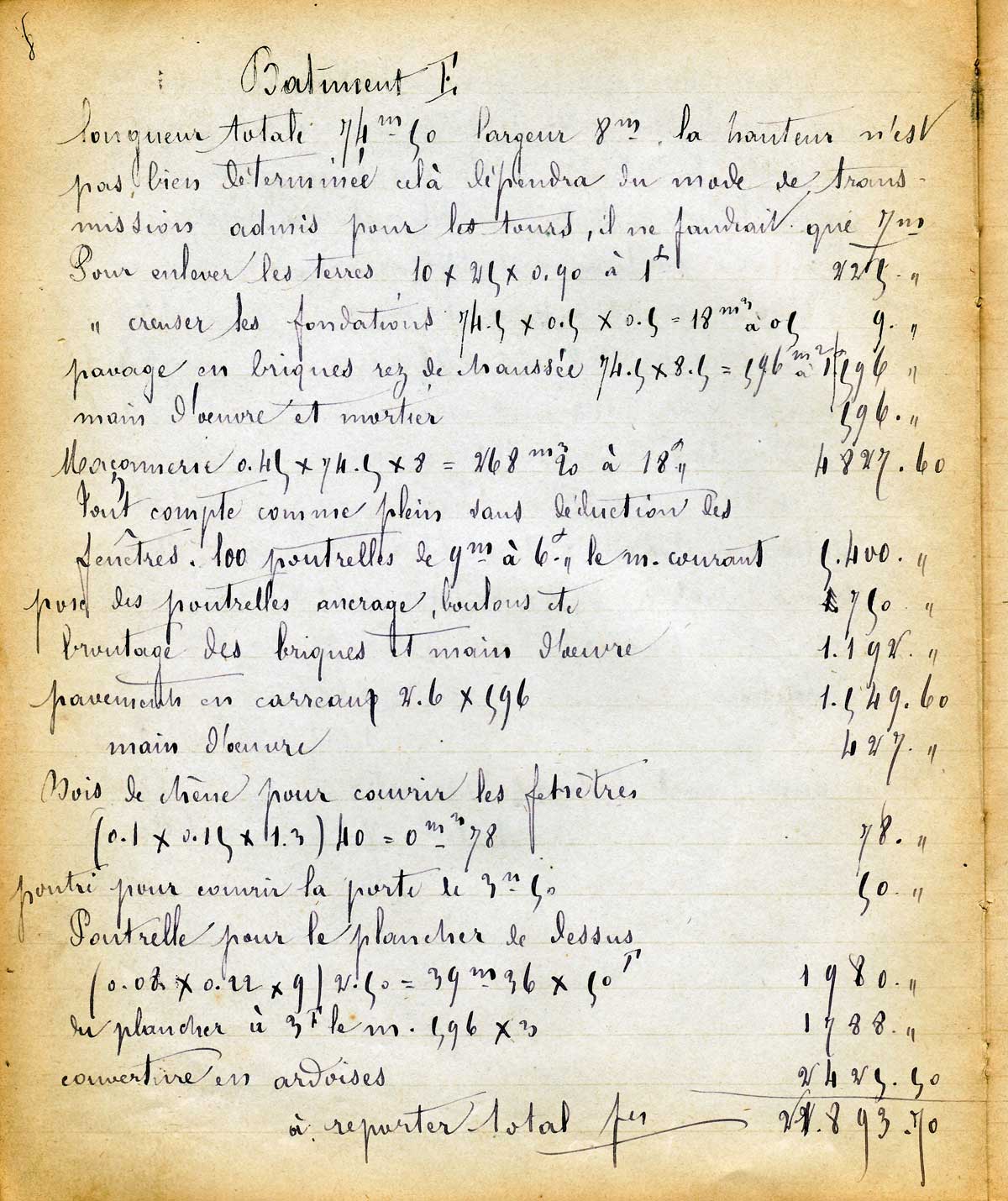

¯¯¯¯¯¯¯¯¯ Le bâtiment "E" fait 8 x 74,5 mètres (voir devis)
avec un étage.
C'est celui qui revient le plus cher en coût total et au m2
malgré que l'un des murs n'a pas dû être construit puisqu'il
s'appuie sur le bâtiment du hall des fours. Par contre celui-ci
possède un étage contrairement aux autres.

Il devrait pouvoir contenir entre autres 20 tours et 20.000 moules.

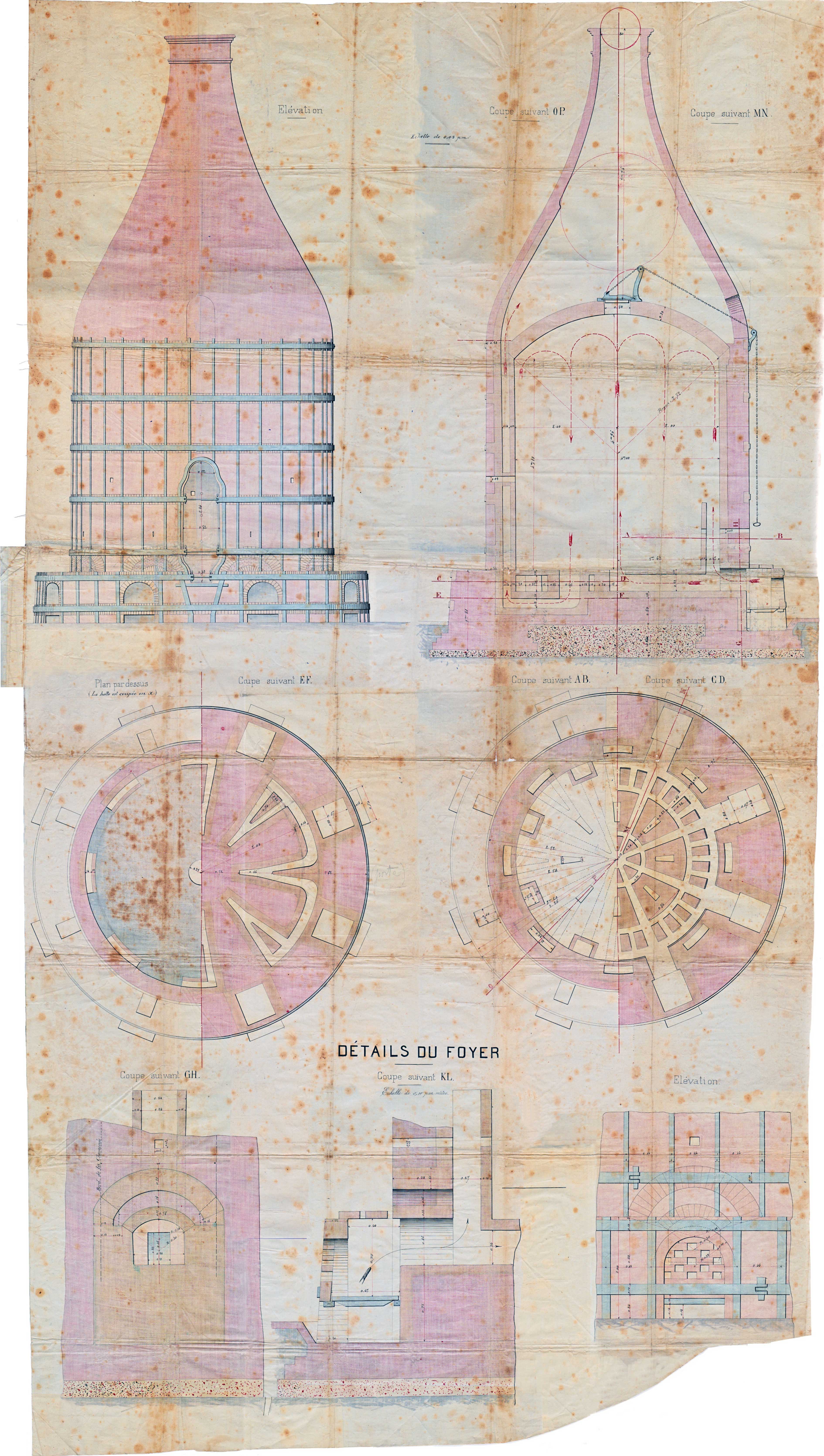

Clic pour voir le devis. Imprimerie Le plan de 80 x 140 cm, plié de nombreuses fois, devait probablement être utilisé
pour le projet à Tergnier puisqu'il fait suite au croquis de la faïencerie et des devis
dans le cahier. Il semble avoir été déplié de très nombreuses fois compte tenu de
son état et donc vraisemblablement être utilisé pour d'autres projets. Michel
Folscheid a construit plusieurs fours dans diverses faïenceries en Europe et même
au Canada

Clic pour voir le devis et le plan en bas de page. Four au vernis n°3 Four au vernis n°2 Four au vernis n°1 Hall aux fours Peinture au biscuit Enfournement au vernis.

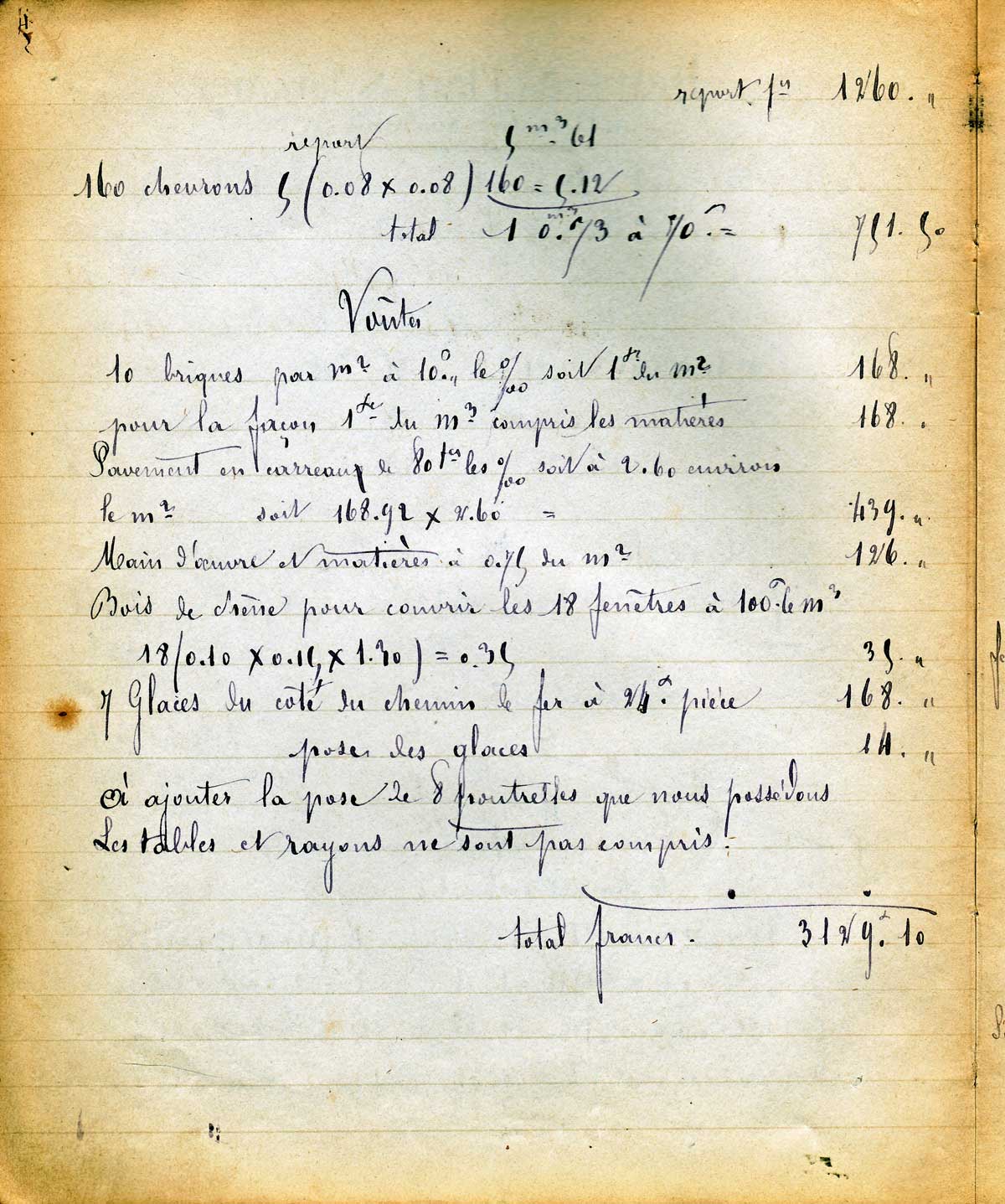

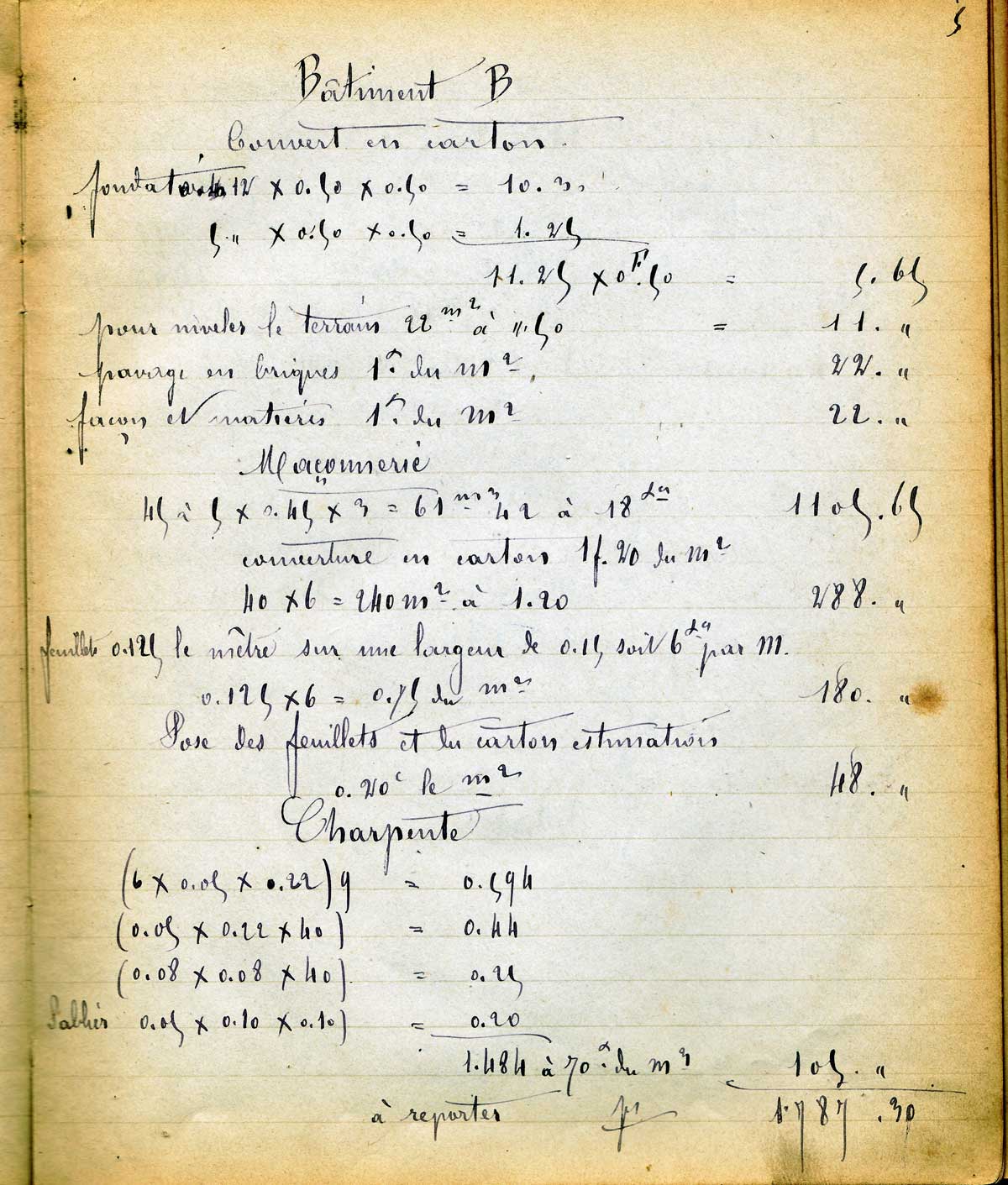

Le bâtiment fait 5,50 mètres de large. Le bâtiment "B" est une construction en dur mais rudimentaire. Il coûte 1787 francs contre 3129 francs pour le bâtiment juste à côté et pourtant deux fois plus petit.

Il mesure environ 40 x 5,5 mètres. Il nécessite la constrution que de deux murs. Le 3e mur est mitoyen avec le mur de l'enfournement au vernis et il n'y aurait pas de 4e mur sur une de ses longueurs, en effet:
   - Fondation: on mentione une longueur de 41,2 et de 5 mètres
   - Maçonnerie: on mentionne une longueur de 45,5 mètres = 40 + 5,5 mètres (épaisseur: 0,45 mètre - hauteur: 3 mètres).
   - Toiture: ses dimensions seraient de 40 x 6 mètres, donc un seul pan, il n'y a pas de ferme.

Clic pour voir le devis. C'est en réalité le bâtiment référencé "D" dans les devis. Il mesure 23,30 x 7 mètres. Le bâtiment référencé "D" sur le plan mesure 6 x 6 mètres, donc rien à voir. Voici les données dimensionnelles du devis:
   - Maçonnerie: on mentione une longueur de 23,30 m + pignons 7m3 [= +/- 2 x (0,45 x 7 mètres)]
   - Charpente: on mentionne une longueur 7 mètres pour la ferme, égale à sa valeur "A" qui correspond à la largeur du bâtiment.
   - Toiture: on mentionne (23,30 x 4,40 m) x2. "2" étant le nombre de pan et 4,40, soit +/- 4,30 correspond à la valeut "B" d'une ferme.

C'est donc un bâtiment en dur mais pas très haut.

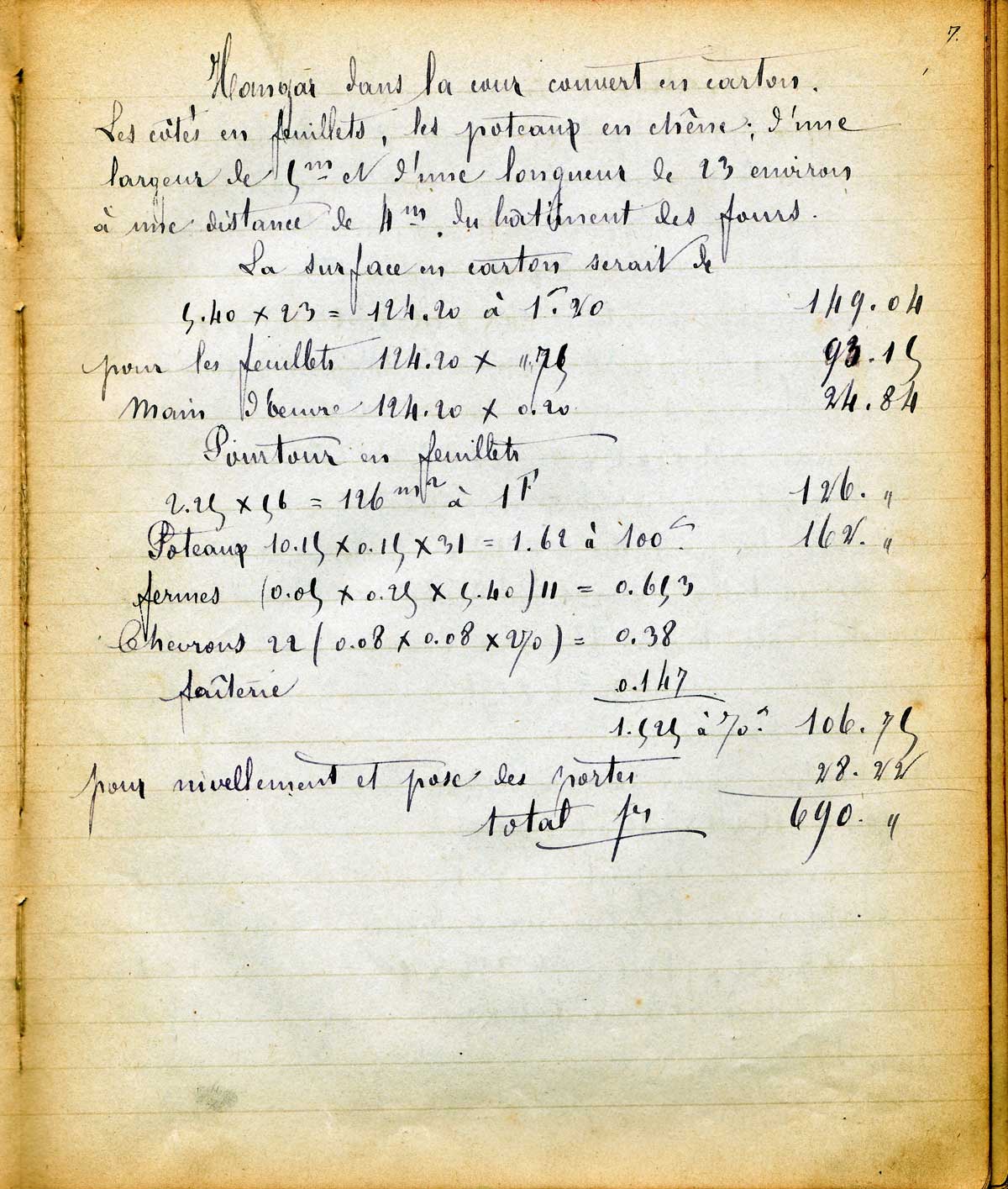

Clic pour voir le devis. Le hangar dans la cour. Il mesure 23,30 x 7 mètres. Le bâtiment référencé "D" sur le plan mesure 6 x 6 mètres, donc rien à voir. Voici les données dimensionnelles du devis:
   - Maçonnerie: on mentione une longueur de 23,30 m + pignons 7m3 [= +/- 2 x (0,45 x 7 mètres)]
   - Charpente: on mentionne une longueur 7 mètres pour la ferme, égale à sa valeur "A" qui correspond à la largeur du bâtiment.
   - Toiture: on mentionne (23,30 x 4,40 m) x2. "2" étant le nombre de pan et 4,40, soit +/- 4,30 correspond à la valeut "B" d'une ferme.

C'est donc un bâtiment en dur mais pas très haut.

Clic pour voir le devis. Magasin / Emballage Maisons d'ouvriers Annexe maison Mouzin Maison Mouzin Entrée de la faïencerie. Concierge Bâtiment D ?
Ce bâtiment ne correspond pas à la référence "D" du devis. Voies ferrées.

Ce croquis/plan se trouve dans un cahier aux entêtes de la société "Valarino et Cie" les fondateurs de la faïencerie "La Amistad" à Carthagène, faïencerie dont Michel Folscheid en a eu la responsabilité de la production sous Joaquin Togores.( Voir [ ici ] un courrier de celui-ci adressé à Michel Folscheid).

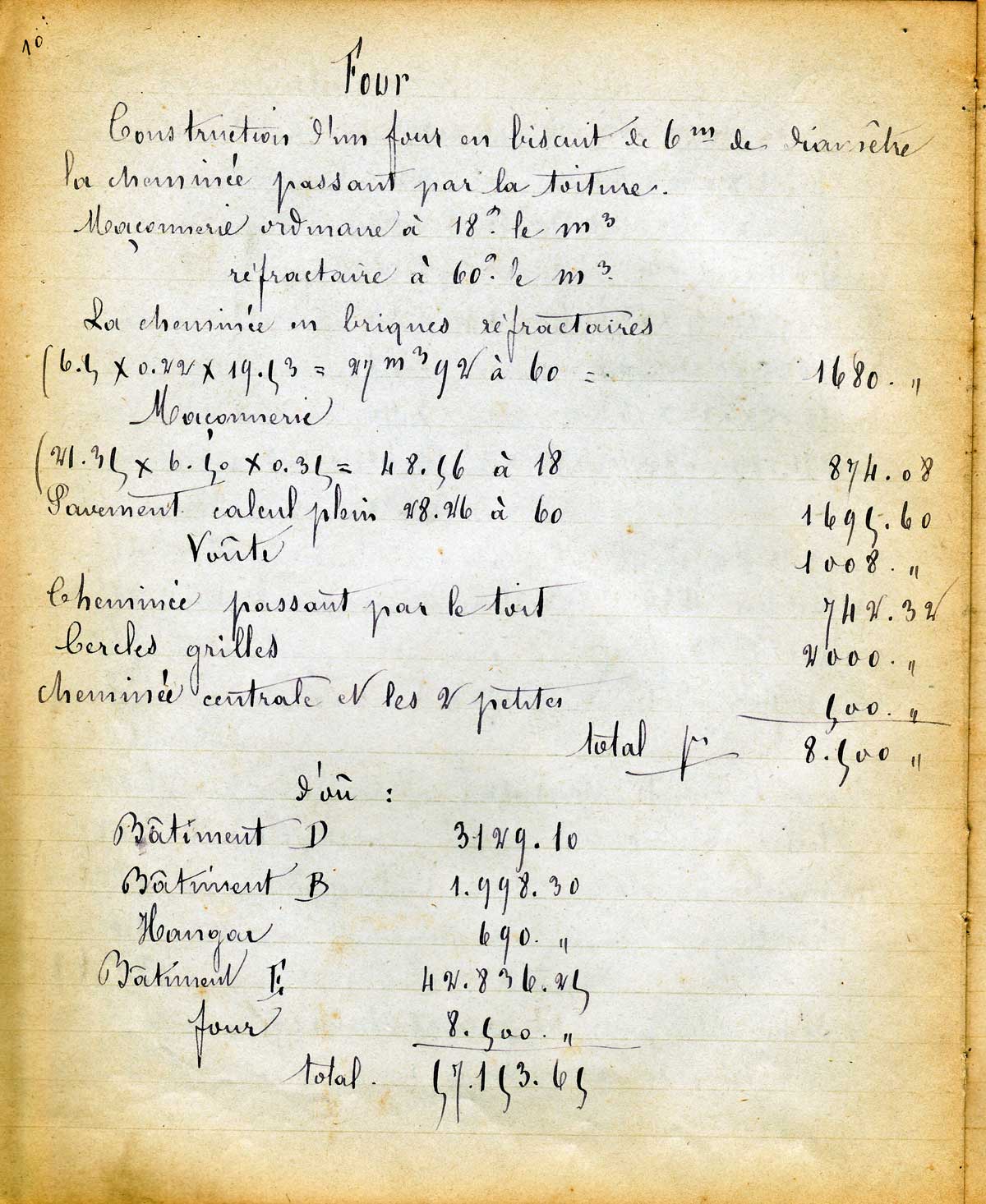

Juste à la suite du plan dans ce cahier, se trouve les devis des bâtiments en vue de leur construction et le plan d'un four.

Couverture du cahier

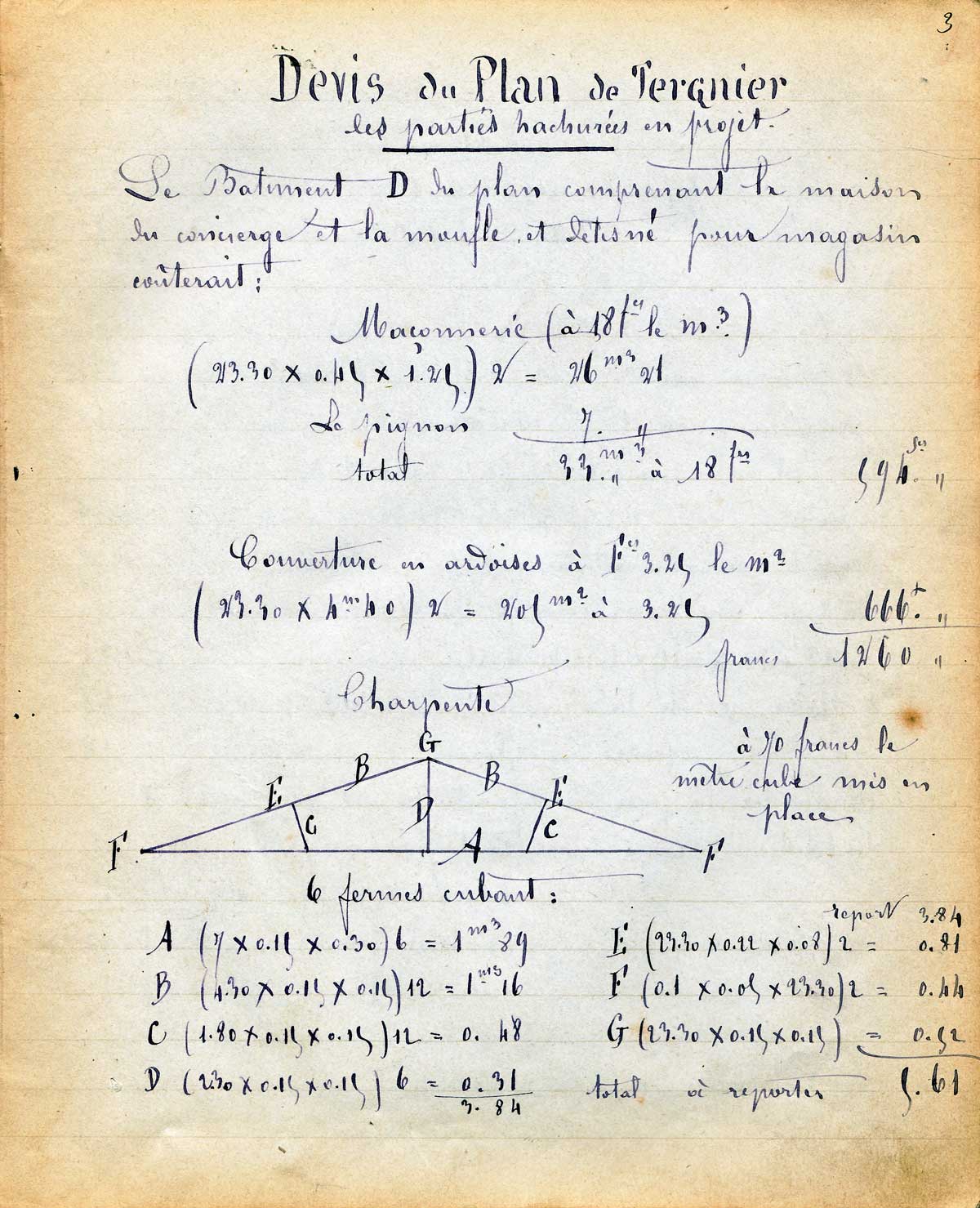

Ce devis ne se rapporte pas au bâtiment référencé "D" sur le plan, mais bien au bâtiment situé entre le bâtiment "B" et le hangar situé dans la cour. Le bâtiment "D" sur le plan ne fait approximativement 6 x 6 mètres, alors que dans ce devis au parle de 23,50 x 7 mètres.

Devis Bâtiment D
