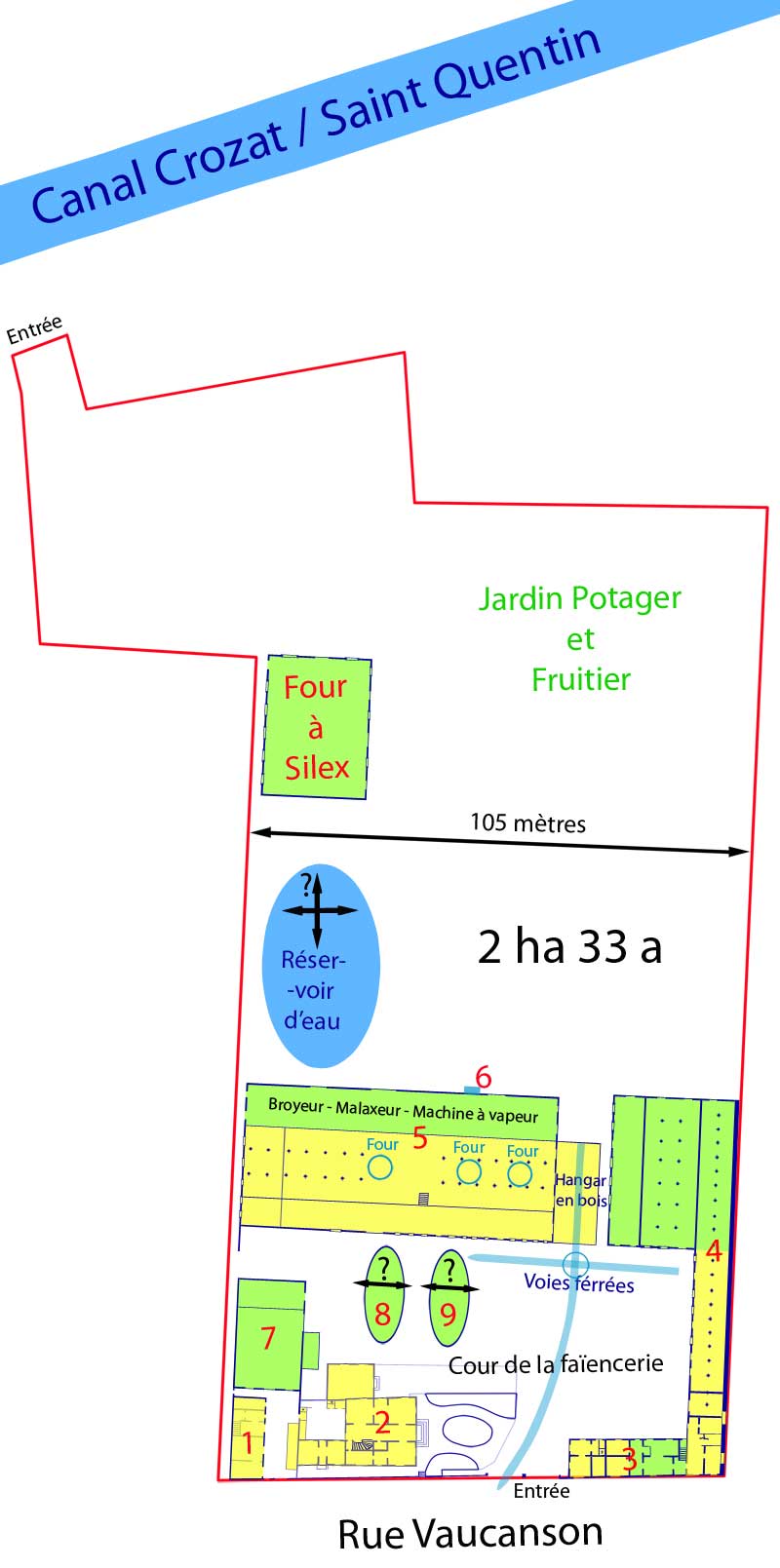

Plan de la faïencerie

      Les parties des bâtiments en jaune sont celles construites de 1865 à l'été 1878, en vert sont celles construites vers 1872.

      La numérotation/référence des bâtiments en rouge ainsi que leurs descriptions plus bas en bleu, en italique, sont celles d'Auguste Mouzin lors de la vente en 1878.

Bâtiment 1

      "1^ent Logement pour deux ouvriers, construit en briques, couvert en tuiles, grenier, une cave pavage en carreaux, chaque logement se compose de deux pièces;"


Bâtiment 2

      "2^ent Logement du Directeur avec dépendances construit en briques et pierres, cave, gaz, rez-de-chaussée, 6 pièces au 1er étage, 8 pièces, grenier, les dépendances comprennent la cuisine en deux petits bâtiments dans la cour pavée, couvert en ardoises.;"


Bâtiment 3

      "3^ent Logement du concierge composé de deux pièces et une buanderie, pavage en carreaux, couvert en ardoises, en dessous une petite cave contenant le compteur à gaz de cent becs, à la suite se trouvent deux moufles pour décors y attenant en bois couvert en carton goudronné;"

      C'est donc une toute petite maison.

      La moufle est un petit four en réfractaire d'intérieur dont la cuisson protège le décor. Comme sur les diverses cartes postales de 1900 montrant la maison du concierge et du comptable à rue, on ne voit que des constructions en briques. Je suppose que cette construction en bois, qui n'est pas représentée sur le plan ci-dessus, se trouvait dans la cour de la faïencerie adossée à ces bâtiments.

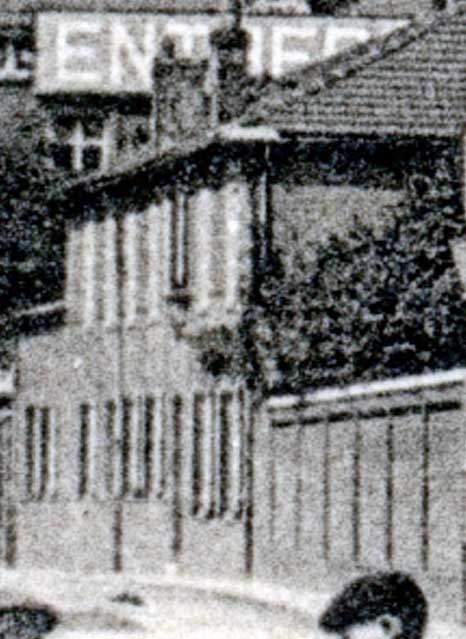

Vue de la maison du comptable, suivie de la maison du concierge
avec sa buanderie (pas d'étage). On ne voit pas de construction
en bois.

Bâtiment 4

      Ce bâtiment, partie en vert, était destiné principalement à la décoration et la partie jaune était plutôt consacrée à l'emballage et au stockage des produits finis.

      Sur le plan, pour ce bâtiment et le suivant, de nombreux points sont représentés. Ce sont les piliers pour soutenir l'étage sur lequel devait se trouver du matériel assez lourd.

      "4^ent Bâtiment perpendiculaire à la loge du concierge et à la rue Vaucanson, comprenant logement de comptable, de deux pièces, atelier de peinture, emballage, magasin; L'étage renferme deux bureaux, magasins, chambre de presses, le tout couvert en briques, voutes en briques et poutrelles en fer à 'T'. L'atelier de peinture renferme des tables en sapin étagères, becs de gaz, poêle, planches. L'emballage renferme un wagonnet, 15 cadres et 40 housses Un escalier pour aller au magasin, une lanterne, plus loin se trouvent 2 patouillards carrés et en rond; Deux pompes, 8 bassins en ciment, transmissions, 3 grands bassins en ciment sous les presses, deux pompes, un poêle. A l'étage, bureau se trouve un bec de gaz, un poêle, un pupitre simple, 3 chaises, une table, une presse à copier, 3 placards; magasins, 4 becs de gaz, bureau vitré, contenant une table, un poêle à gaz, un bec de gaz, une étagère, 9½ étagères usagées avec planches, 5/2 caisses en sapin, 3 tables en sapin, une armoire pour laisser passer les courroies, crochets en fer le long du mur, 2 marchepieds; chambre des presses : 3 becs de gaz, deux charpentes pour touries, deux patouillards, 4 presses filtres, un malaxeur, deux poêles; greniers renfermant les transmissions des patouillards et du malaxeur; un petit réservoir en tôle;"


Bâtiment 5

      La partie en vert sert au traitement des matières premières, 1^re étape de production. La partie en jaune, les fours, correspond à deux autres étapes: une première cuisson pour transformer la barbotine en biscuit, la deuxième, cuisson du vernis. Les trois fours peuvent servir pour l'une ou l'autre étape. Mais les températures, durée de cuisson... sont différentes.

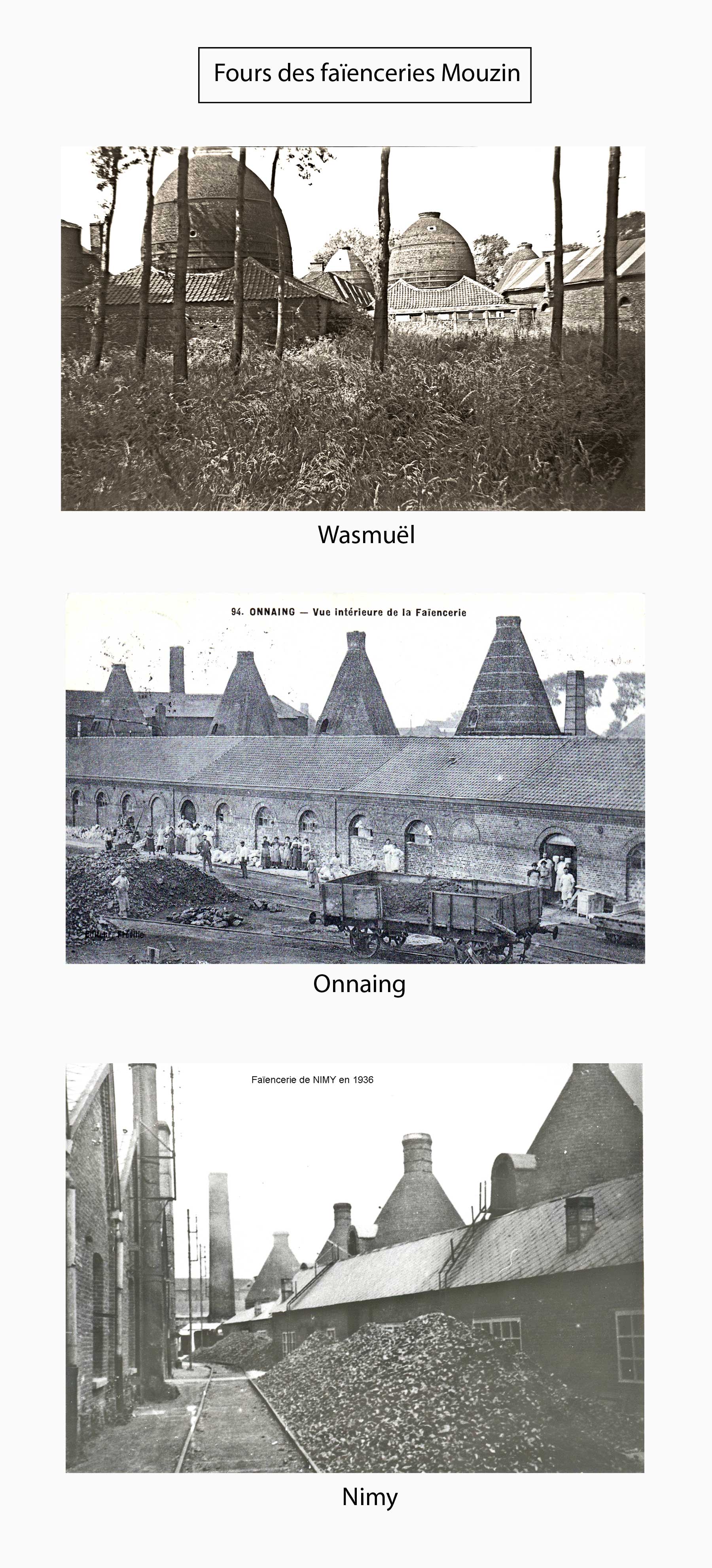

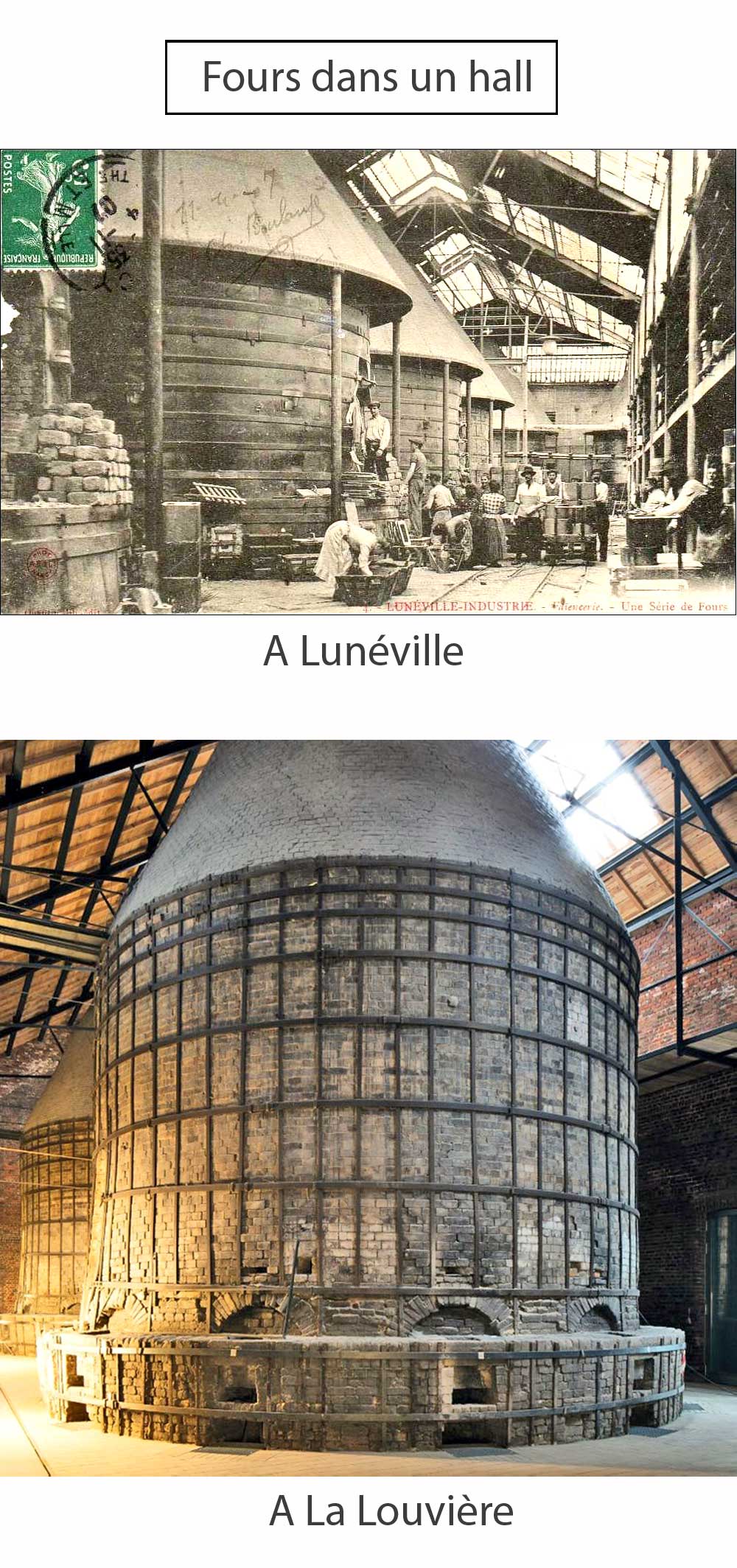

      La position du hangar en bois et des fours dont on parle ci-dessous sont positionnés grâce au croquis réalisé en 1870 en vue de l'agrandissement de la faïencerie. Les fours se trouvent dans un hall (i), ce qui est une avancée pour l'époque, gain d'énergie. Ce n'était pas le cas à Onnaing, Nimy et Wasmuël , les trois autres faïenceries Mouzin (i).

      "5^ent Bâtiment perpendiculaire au magasin et parallèle à la rue Vaucanson, construit en briques, couvert en tuiles, ardoises et voutes sur fer à T comprenant: machine de la force de 40 chevaux, un bec de gaz. Massif des transmissions du moulin, deux chaudières dont une hors de service; un bec de gaz; pavage en pavés, chambre aux gazettes renfermant un malaxeur, 2 étagères, une fosse pour tremper la terre, deux tournettes hangar pour la locomobile construit en bois, couvert en ardoises, atelier près du four contenant onze becs de gaz, une étagère, table en sapin le long des croisées, un lot de gazettes, magasin au biscuit un bec de gaz, deux étagères, 4 bacs en ciment, chambre au vernis, un poêle, 3 becs à gaz, une table, deux étagères avec planches, tréteaux et cuves, tamis, chambre des peintres, 3 becs de gaz, un poêle une étagère avec planches table imprimerie, un fourneau, une pompe, une table, une armoire, 7 becs de gaz, une salle chauffée à la vapeur, une étagère, 96 planches en cuivre gravées; Halle de fours, trois fours, 3 étagères, un escalier, une presse à colombin; Etage: moulin pavé en pavés, deux becs de gaz, un treuil, une paire de meules verticales, cinq cuves à Leroyer. Chambre aux moules: 2 becs de gaz, deux petites cuves pour broyer, une table, un assortiment de moules, un malaxeur, chambre des modeleurs un poêle, un bec de gaz une étagère avec planches, un tour à mains, une table, un escabeau, lot de moules, chambre faisant suite, deux becs de gaz, un poêle, deux tours à mains, une grande Table et une étagère avec planches; Atelier des façonneurs: tables avec tours, étagère avec les moules chauffage à la vapeur, 30 becs de gaz, 16 tours de mouleurs, 7 tours de tourneurs, une presse à anses. Transmission des tours, 6 rayons de moules, assiettes et soucoupes, trois des tasses et de bols; cinq De de cachepots vases de nuit et soupières, 4 rayons de saladiers et de bols un lot de moule par terre. chambre des garnisseurs, un poêle, une table, une étagère, une presse à anses, greniers au dessus de la machine, deux réservoirs, transmission au dessus des chaudières transmissions, un lot de moules, grenier au dessus de l'atelier des façonneurs, un lot de moules dont une partie hors de service;"


Bâtiment 6

      "6^ent deux cheminées, une de 30 mètres et l'autre de 20 mètres;"


      La position d'une des deux cheminées, sans doute celle de 30 mètres, est positionnée grâce au croquis de 1870. L'autre cheminée, plus petite de 20 mètres, devrait se trouver près du four à silex. (une cheminée de four à silex au 19^e siècle avait de 10 à 20 mètres pour une faïencerie de moyenne importance).

Bâtiment 7

      "7^ent Magasin dans la cour, construit en briques, couvert en ardoises, deux becs de gaz, une table en sapin;"


Bâtiment 8

      Pour ce bâtiment et le suivant, on ne connait pas leur position exacte, ceux-ci ne figurent plus sur le plan des dommages de guerre 14-18 des Entrepôts et Magasins Généraux de Paris à Tergnier. Ils les ont démolis pour en remplacer par d'autres. Si on suit la logique de la description d'Auguste Mouzin, ils doivent se trouver près du bâtiment 7. D'ailleurs tous les deux figurent sur le croquis de 1870 réalisé en vue de l'agrandissement de la faïencerie. Les situer de l'autre côté du bâtiment 5 n'est pas très logique pour le flux logistique de production. En effet, c'est de ce côté qu'arrivent les matières premières, les terres venant du canal, les premiers processus de fabrication.

      "8^ent Annexe perpendiculaire à la halle aux fours construite en briques, recouverte en tuiles et carton renfermant cabinet vernis-serie, un bec de gaz, un établi;"


Bâtiment 9

      "9^ent annexe perpendiculaire à la chambre aux gazettes construite en briques recouverte en ardoises renfermant un fourneau, une étagère."


Remarques supplémentaites d'Auguste Mouzin

      "Détails supplémentaires: l'usine possède un raccordement avec le chemin de fer du Nord; dans le jardin un four à silex, un réservoir pour les eaux de condensation de la machine. Toute l'usine, exceptée une parcelle de terre située près du canal est entourée de murs...Machine à vapeur horizontale (force de 120 chevaux), ... voie de raccordement avec le chemin de fer du Nord (70 mètres de longueur environ)...locomobile (force 10 chevaux) en cuivre, tole et fonte, ... réservoir d'eau en briques cimenté d'une capacité de 800 mètres cubes, jardin potager et fruitier..."

      Four à silex: petit four utilisé pour calciner les silex avant de les broyer pour la pâte ou les émaux.

      Le réservoir: 800 mètres cubes, c'est énorme. Si celui-ci a 1 mètre de profondeur, les dimensions seraient par exemple de 20 x 40 mètres, soit 3 fois la surface d'un terrain de tennis. On ne connait pas sa position exacte, mais il ne doit pas être bien loin de la machine à vapeur.



Notes:

Avant 1872, les ateliers de production devaient être fortement à l'étroit. La machine à vapeur de 40 chevaux existait-elle déjà ? Quid des broyeurs, malaxeurs ? La locomobile servait-elle de machine de traction, mais aussi de force motrice pour les broyeurs, malaxeurs ?
