Pour obtenir cette définition, l'assemblage de 55 captures d'écran a été nécessaire réalisé à partir du site
des archives de l'Aisne

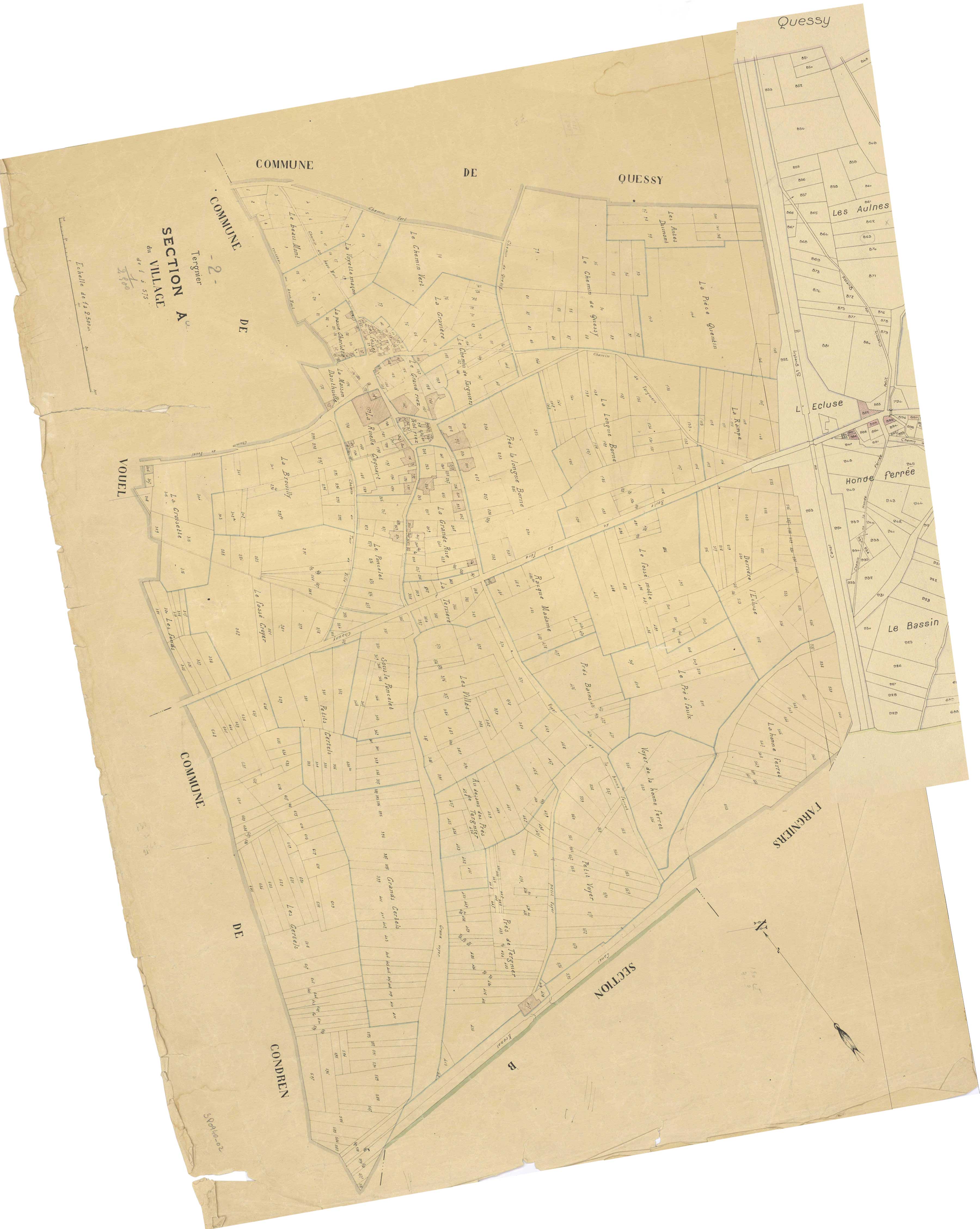

de deux plans appelés "Section A" et Section B" de Tergnier.
La partie plus foncée correspond à la Section A, la petite bande plus claire à droite correspond à une fraction de la section B.
Le Nord indiqué sur la carte en 1824 n'est pas exact. Son orientation correcte est obtenue en se référant à la direction
du canal St-Quentin du plan cadastral actuel
(voir le plan en bas de page)

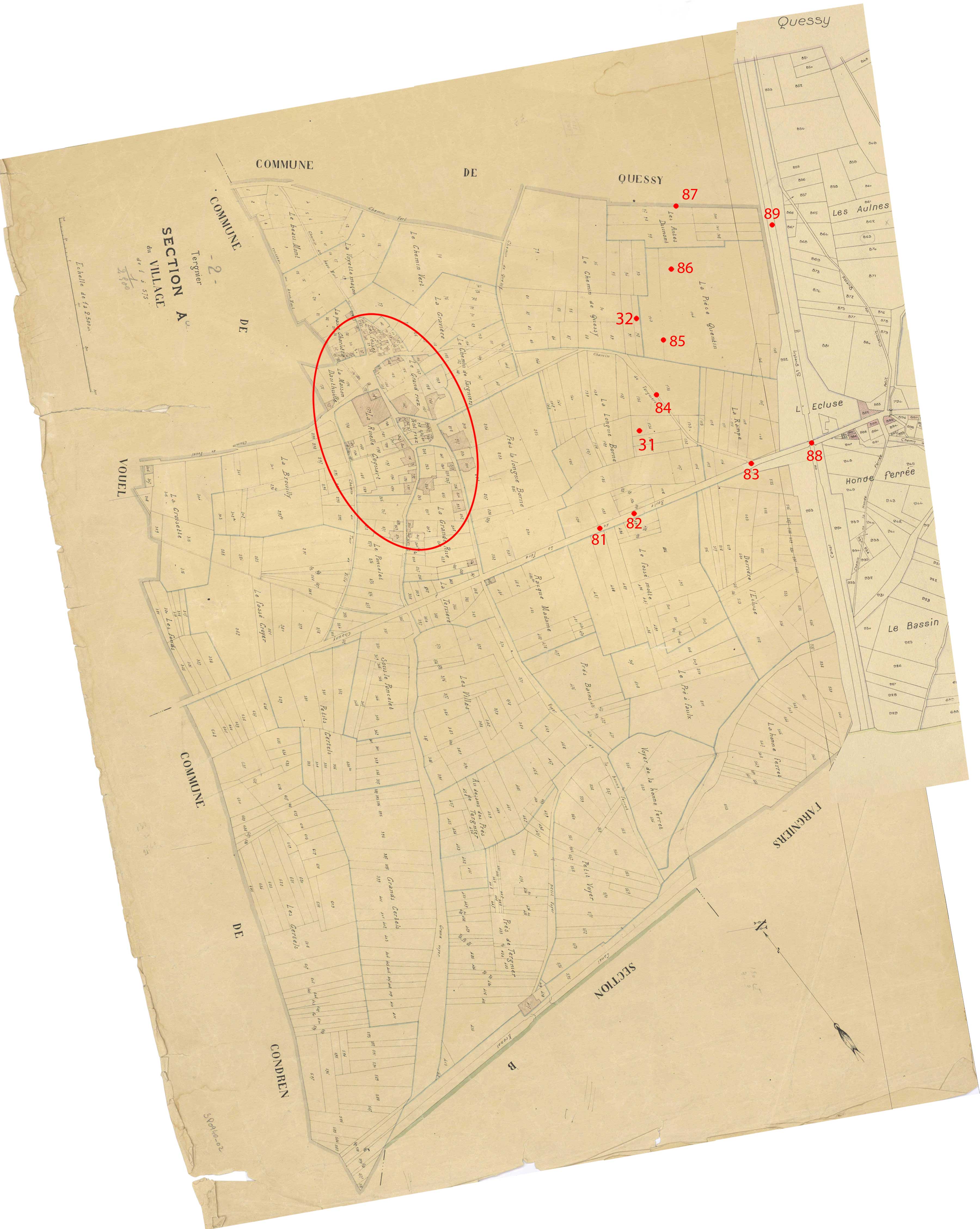

L'ovale rouge indique le centre de Tergnier, pratiquement la seule zone habitée. La commune ne compte même pas 300 habitants contre 15.000 à présent.

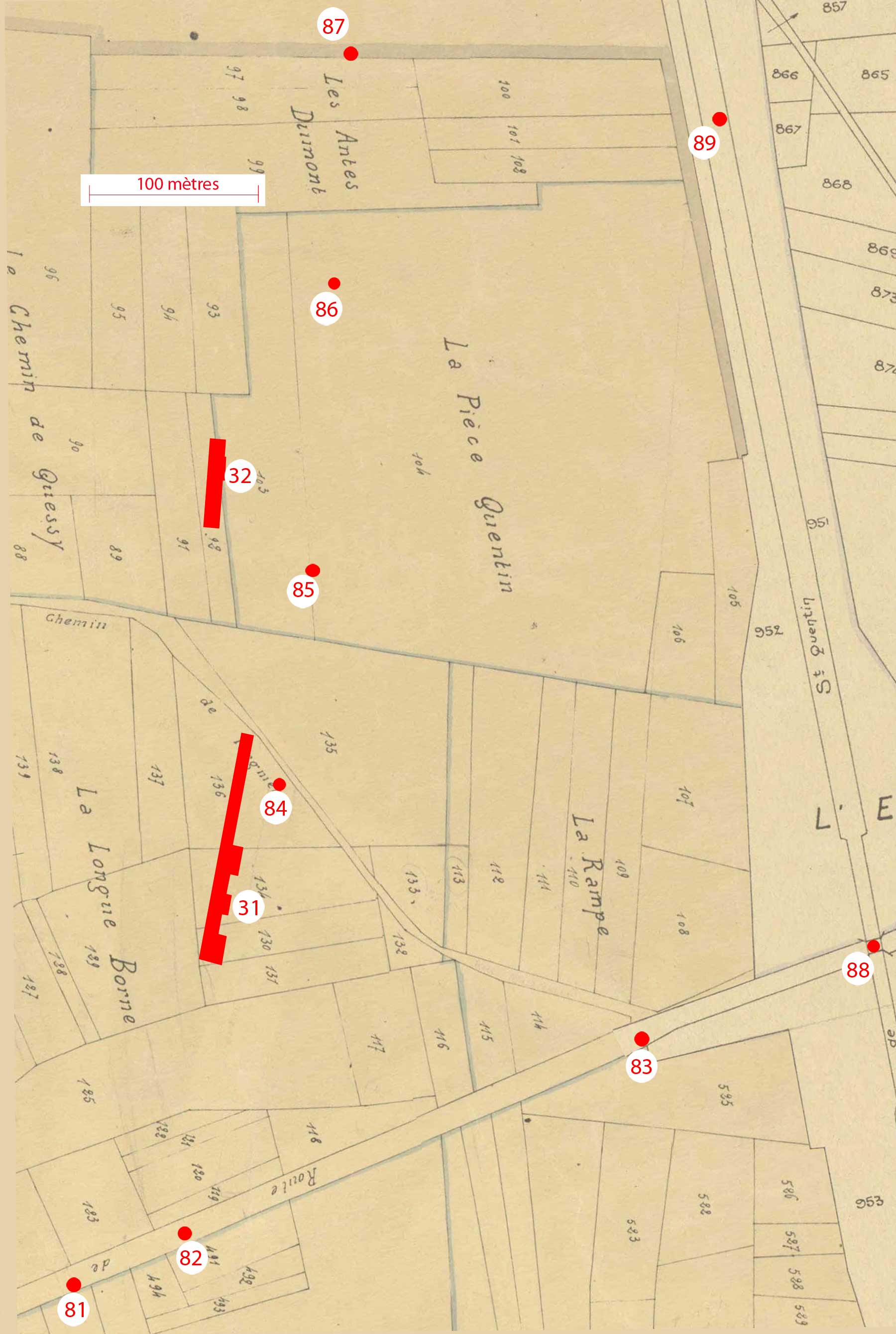

[ici] est détaillé l'ensemble de points ajoutés.
La route de la Fère qui passe par les points 81,82 et 83 correspond à l'heure actuelle à deux boulevards:
• à gauche du point 81, c'est le boulevard Gambetta,
• à droite le boulevard Gustave Grégoire. Ce dernier s'appellait bd Henri Antoine avant la guerre 14-18.
Un chemin passe par les points 83 et 84, c'est le chemin de Fargniers. Vers 1850, avec l'implantation du réseau ferroviaire, il se réduit à la portion entre ces deux points
que l'on renomme "rue Marceau".

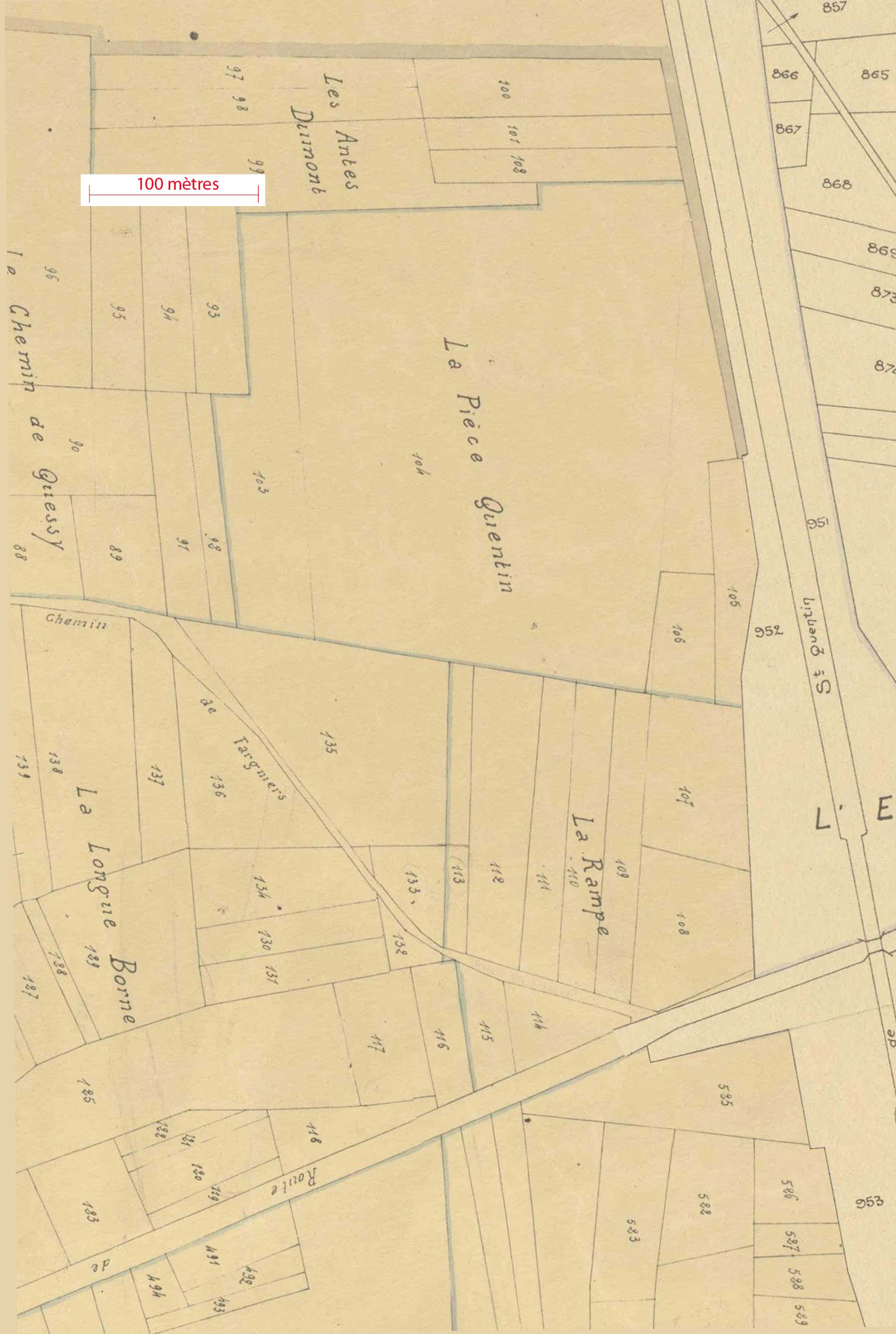

Extrait mis à la même échelle que le plan cadastral actuel

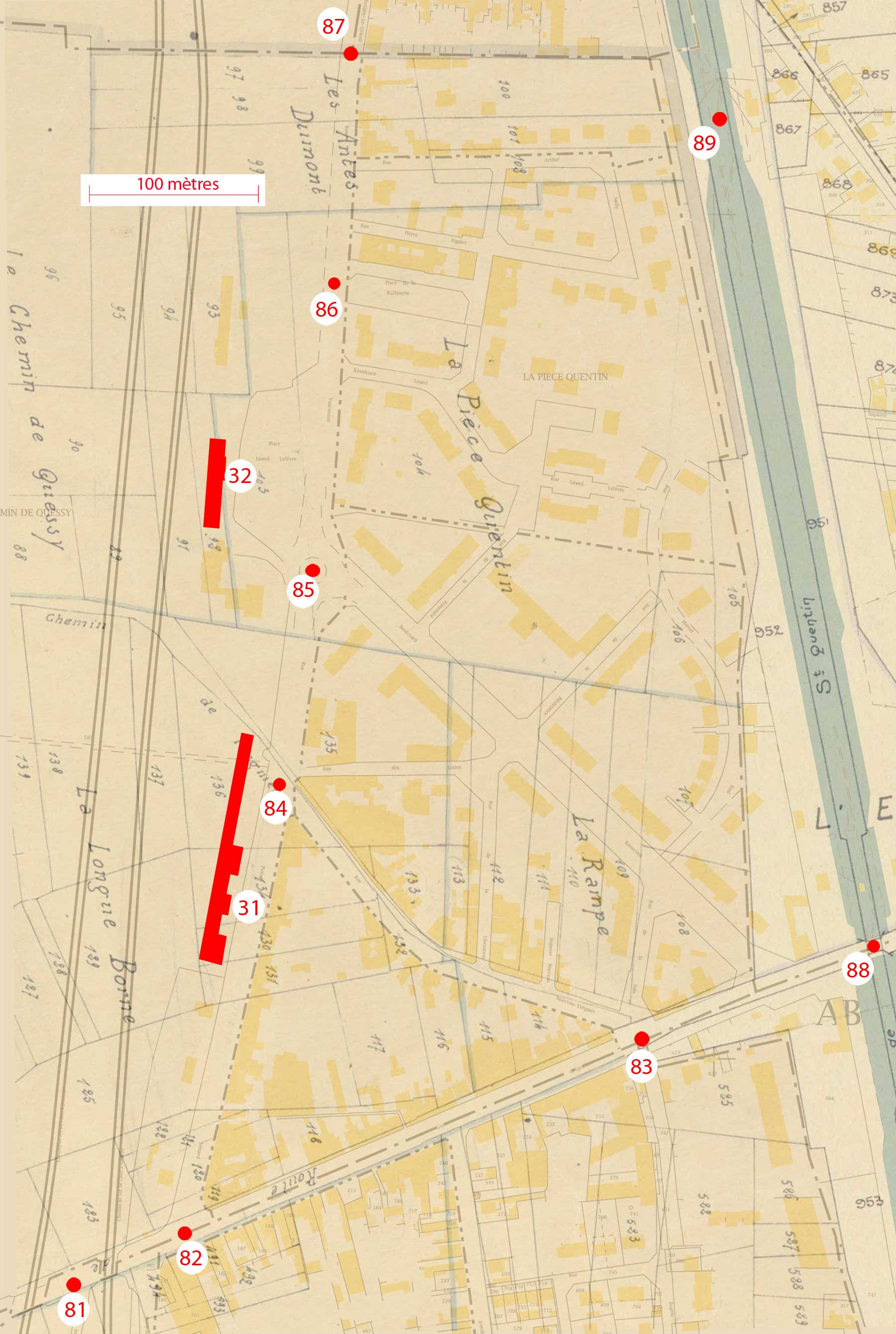

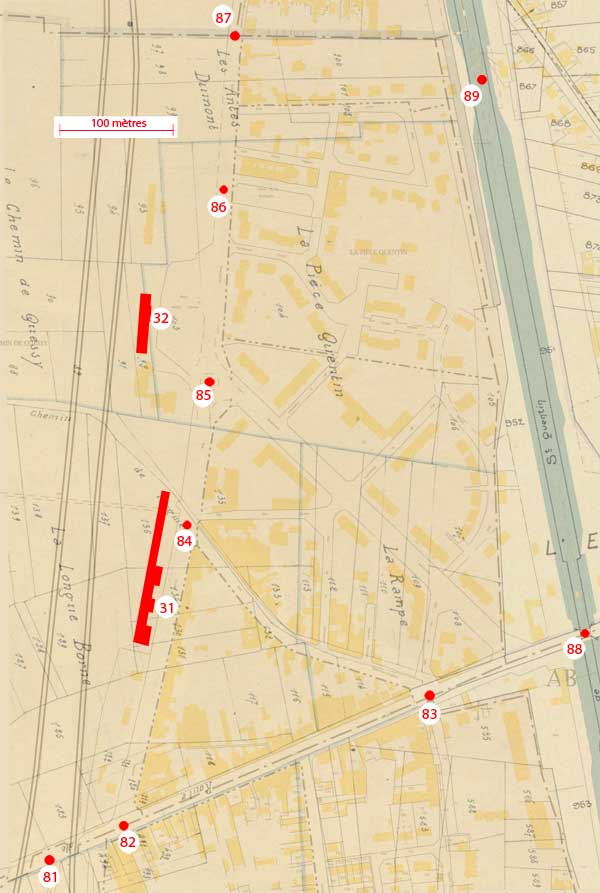

Vue avec superposition de ce plan cadastral de 1824,
rendu semi-transparent, par dessus du plan cadastral actuel
Au préalable, le Nord aura été rectifié à cet ancien plan.
Les deux points opposés 87 et 88 semblent être bien positionnés, les deux cartes devraient avoir la même échelle.
Vue avec suppression du plan cadastral actuel tout en gardant les points de références.
Ces derniers semblent bien respecter les axes du canal et des deux boulevards. La direction du Nord devrait être correcte.
